Электроборудование ВАЗ-2109

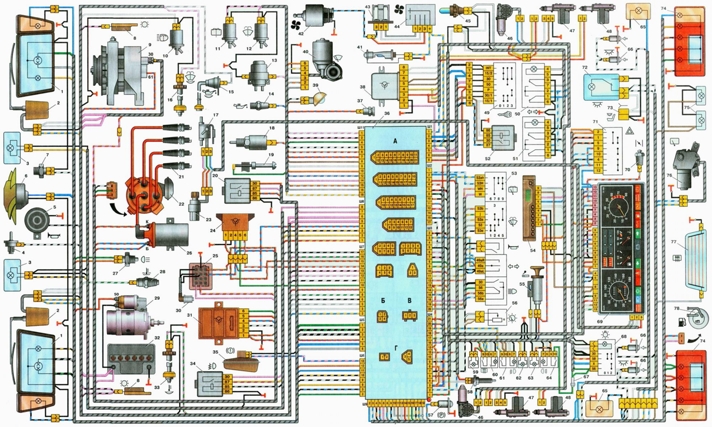

1 - блок-фара; 2 - электродвигатели очистителей фар; 3 - противотуманные фары; 4 - выключатель подкапотной лампы; 5 - звуковой сигнал; 6 - электродвигатель вентилятора системы охлаждения двигателя; 7 - датчик включения электродвигателя вентилятора; 8 - датчик износа колодок передних тормозов; 9 - генератор; 10 - электромагнитный клапан включения омыва фар; 11 - электромагнитный клапан включения омыва заднего стекла"; 12 -электромагнитный клапан включения омыва ветрового стекла; 13 - электродвигатель омывателя стекол; 14 - датчик контрольной лампы давления масла; 15 - датчик уровня масла; 16 - датчик уровня омывающей жидкости;17 - датчик расхода топлива; 18 - электромагнитный клапан карбюратора; 19 - концевой выключатель карбюратора; 20 - реле включения стартера; 21 - свечи зажигания; 22 - датчик-распределитель зажигания; 23 - датчик скорости автомобиля; 24 - блок управления электромагнитным клапаном карбюратора; 25 - колодка диагностики; 26 - катушка зажигания; 27 - выключатель света заднего хода; 28 - датчик указателя температуры охлаждающей жидкости; 29 - стартер; 30 - датчик верхней мертвой точки 1-го цилиндра; 31 -коммутатор; 32 - аккумуляторная батарея; 33 - датчик уровня охлаждающей жидкости; 34 - реле включения противотуманных фар; 35 - датчик уровня тормозной жидкости; 36 - монтажный блок; 37 - штепсельная розетка для переносной лампы;38 -блок управления блокировкой замков дверей; 39 - подкапотная лампа; 40 - электродвигатель очистителя ветрового стекла; 41 - лампа освещения вещевого ящика; 42 -электродвигатель вентилятора отопителя; 43 - дополнительный резистор электродвигателя отопителя; 44 - переключатель вентилятора отопителя; 45 - лампа подсветки рычагов отопителя; 46 - моторедукторы электростеклоподъемников передних дверей; 47 - моторедукторы блокировки замков передних дверей; 48 - моторедукторы блокировки замков задних дверей; 49 - выключатель зажигания; 50 - переключатель электростеклоподъемника правой двери; 51 - переключатель электростеклоподъемника левой двери; 52 - реле зажигания; 53 - подрулевой переключатель; 54 - маршрутный компьютер; 55 - прикуриватель; 56 - регулятор освещения приборов; 57 - выключатель контрольной лампы стояночного тормоза; 58 - выключатель стоп-сиг-нала; 59 - контрольная лампа включения обогрева заднего стекла; 60 - выключатель обогрева заднего стекла; 61 - выключатель противотуманных фар; 62 - контрольная лампа включения противотуманных фар; 63 - контрольная лампа включения заднего противотуманного света; 64 - выключатель заднего противотуманного света; 65 -боковые указатели поворота; 66 - выключатели плафона на стойках дверей (на ВАЗ-21093 и ВАЗ-21099 — четыре); 67 - предохранитель цепи противотуманного света; 68 - выключатель наружного освещения; 69 - комбинация приборов; 70 - выключатель контрольной лампы воздушной заслонки карбюратора, 71 - выключатель аварийной сигнализации; 72 - плафон; 73 - разъем для подключения к плафону индивидуального освещения; 74 - задние фонари; 75 - фонари освещения номерного знака; 76 - электродвигатель очистителя заднего стекла*; 77 - элемент обогрева заднего стекла; 78 - датчик указателя уровня и резерва топлива

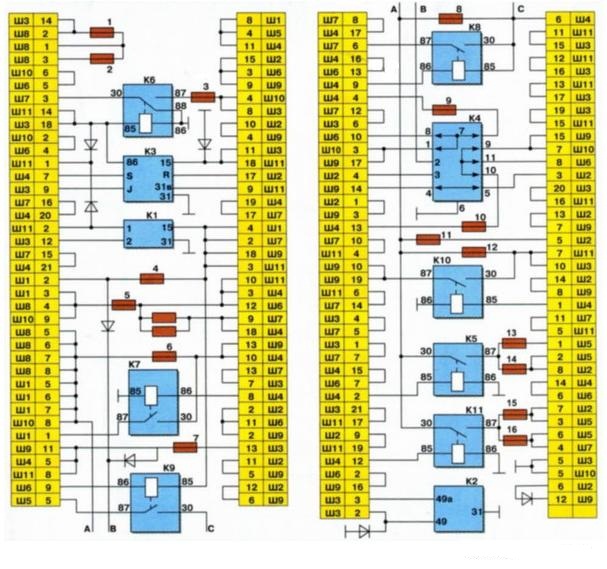

Схема монтажного блока ВАЗ-2109, ВАЗ-2108 (тип 17.3722)
Наружная цифра обозначения штекера - номер колодки, а внутренняя - условный номер штекера.
К1. Реле времени омывателя заднего стекла
К2. Реле-прерыватель указателей поворота и аварийной сигнализации
К3. Реле стеклоочистителя
К4. Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5. Реле включения дальнего света фар
К6. Реле включения фароочистителей
К7. Реле питания стеклоподъемников (не устанавливается)
К8. Реле включения звукового сигнала
К9. Реле включения электродвигателя вентилятора системы охлаждения двигателя
К10. Реле включения обогрева заднего стекла
К11. Реле включения ближнего света фар
