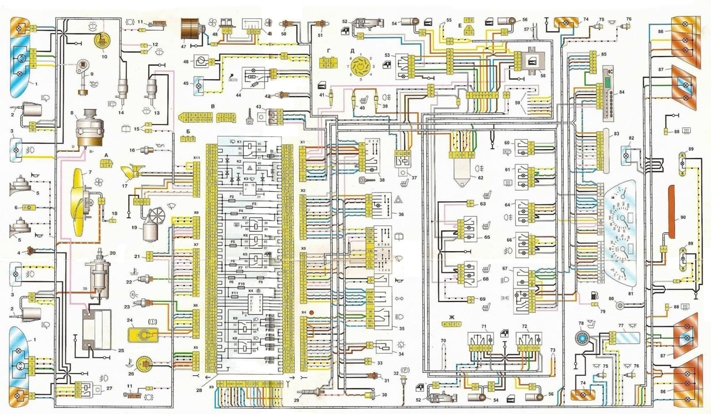

Электрооборудование ВАЗ-2115
1 - блок фар; 2-моторедукторы очистителей фар; 3 - противотуманные фары; 4 - датчик температуры окружающего воздуха; 5 - звуковые сигналы ваз 2115; 6 - выключатель лампы освещения моторного отсека; 7 - электродвигатель вентилятора системы охлаждения; 8 - генератор; 9-датчик сигнализатора недостаточного уровня масла ваз; 10-датчик уровня омывающей жидкости; 11 - датчик износа колодок передних тормозов; 12 - наконечники проводов, подключаемые к общему насосу омывателя стекол; 13 - насос омывателя ветрового стекла; 14 - насос омывателя фар; 15 - наконечники проводов для подключения к насосу омывателя заднего стекла; 16 - датчик сигнализатора недостаточного давления масла; 17 - лампа освещения моторного отсека; 18 - наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях; 19 - моторедуктор очистителя ветрового стекла; 20 - стартер; 22 - датчик указателя температуры охлаждающей жидкости; 23 - выключатель фонарей заднего хода; 24 - датчик сигнализатора недостаточного уровня тормозной жидкости; 25 - аккумуляторная батарея; 26- датчик сигнализатора недостаточного уровня охлаждающей жидкости; 27-реле включения противотуманных фар; 28-монтажный блок; 29 - выключатель стоп-сигнала; 30 - штепсельная розетка для переносной лампы; 31 - лампа подсветки шкалы гидрокорректора фар; 32 - выключатель лампы сигнализатора стояночного тормоза; 33-колодка подключения лампы подсветки; 34 - выключатель ламп освещения приборов; 35 - подрулевой выключатель; 36 - выключатель аварийной сигнализации; 37 - реле элемента обогрева передних сидений; 38-выключатель зажигания; 39-предохранитель цепи фонарей заднего противотуманного света; 40 - предохранитель цепи элементов обогрева передних сидений; 41 - предохранитель цепи блокировки замков дверей; 42 - лампа подсветки передней пепельницы; 43 - реле зажигания; 44 - прикуриватель; 45 - лампа освещения вещевого ящика; 46 - выключатель освещения вещевого ящика; 47 - электродвигатель вентилятора отопителя ваз 2115; 48-дополнительный резистор электродвигателя отопителя; 49-переключатель вентилятора отопителя; 50-лампа подсветки переключателя отопителя; 51 - лампа подсветки рычагов отопителя; 52 - моторедукторы электростеклоподъемников передних дверей; 53 - переключатель электростеклоподъемника правой передней двери ( расположен в правой двери ); 54 - моторедукторы блокировки замков передних дверей; 55 - провода для подсоединения к правому переднему громкоговорителю; 56- моторедукторы блокировки замков задних дверей; 57 - провода для подсоединения к правому заднему громкоговорителю; 58 - блок управления блокировкой замков дверей; 59 - провода для подсоединения к радиоаппаратуре; 60 - выключатель очистителей фар; 61- выключатель элемента обогрева заднего стекла; 62 - реле включения фонарей заднего противотуманного света; 63 - колодка для подключения к элементу обогрева правого переднего сиденья; 64 - выключатель фонарей заднего противотуманного света ваз 2115: 65 - выключатель элемента обогрева правого переднего сиденья; 66 - выключатель противотуманных фар; 67 - выключатель ламп наружного освещения; 68 - выключатель элемента обогрева левого переднего сиденья; 69 - колодка для подключения к элементу обогрева левого переднего сиденья; 70 - провода для подсоединения к левому переднему громкоговорителю; 71 - переключатель электростеклоподъемника левой передней двери (расположен в левой двери); 72-переключатель электростеклоподъемника левой передней двери; 73 - провода для присоединения к левому заднему громкоговорителю; 74-боковые указатели поворотов; 75-выключатель плафона на стойках передних дверей; 76 - выключатель плафона на стойках задних дверей; 77 - плафон; 78-плафон индивидуального освещения салона; 79-колодка для подключения к жгуту проводов электробензонасоса; 80 - выключатель лампы освещения багажника; 81 - комбинация приборов; 82 - лампа освещения багажника; 83 - блок индикации бортовой системы контроля; 84 - маршрутный компьютер; 85 - колодка для подключения жгута проводов системы управления двигателем; 86 - задние наружные фонари; 87 - задние внутренние фонари ваз 2115; 88 - колодка для подключения к элементу обогрева заднего стекла; 89 - фонари освещения номерного знака; 90 - дополнительный сигнал торможения, расположенный в спойлере.
