Схема 1. Соединения жгута панели приборов
1, 2, 3 - колодки жгута панели приборов к жгуту переднему; 4 - колодка жгута панели приборов к жгуту заднему; 5 - контакты колодки монтажного блока; 6 - выключатель стоп-сигнала; 7 - комбинация приборов; 8 - модуль управления светотехникой; 9 - модуль подушки безопасности водителя; 10 - выключатель звукового сигнала; 11 - колодка диагностики; 12 - переключатель режимов бортового компьютера; 13 - выключатель (замок) зажигания; 14, 15 - колодки к блоку управления электроусилителем; 16 - контроллер электропакета; 17 - переключатель световой сигнализации; 18 - переключатель стеклоочистителя и стеклоомывателя; 19 - моторедуктор распределения воздушного потока; 20 - блок управления отопителем; 21 - переключатель электродвигателя отопителя; 22 - выключатель обогрева заднего стекла; 23 - часы; 24, 25 - колодки жгута панели приборов к радиоаппаратуре; 26 - выключатель аварийной сигнализации; 27 - плафон освещения вещевого ящика; 28 - выключатель освещения вещевого ящика; 29 - колодка жгута панели приборов к жгуту электронной системы управления двигателем; 30 - блок управления системой подушек безопасности; А1, А2, A3 - точки заземления жгута панели приборов; Б - колодка монтажного блока

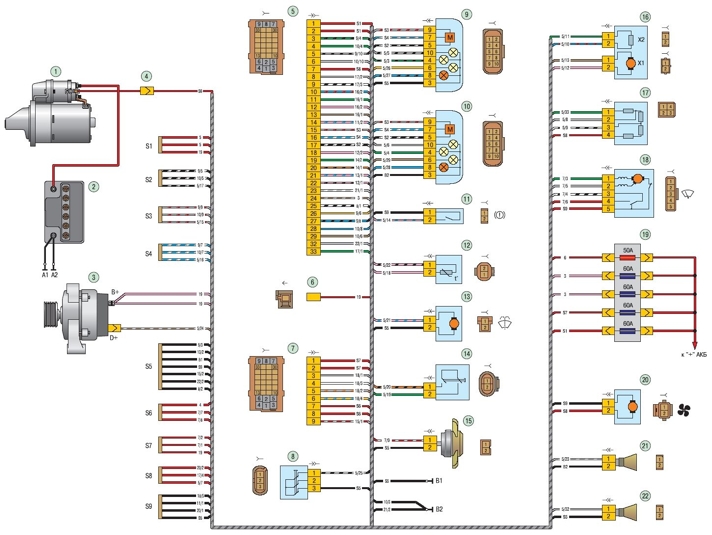

Схема 2. Соединения переднего жгута проводов автомобиля
1 - стартер; 2 - аккумуляторная батарея; 3 - генератор; 4 - колодки жгута аккумуляторной батареи, стартера и жгута переднего; 5, 6, 7 - колодки жгута переднего к жгуту панели приборов; 8 - выключатель подкапотной лампы; 9 - левая фара; 10 - правая фара; 11 - датчик уровня тормозной жидкости; 12 - датчик температуры воздуха; 13 - электродвигатель омывателей; 14 - выключатель лампы света заднего хода; 15 - электровентилятор двигателя; 16 - моторедуктор заслонки отопителя; 17 - добавочный резистор; 18 - электродвигатель стеклоочистителя; 19 - основной блок предохранителей; 20 - электродвигатель отопителя; 21- тревожный сигнал; 22 - звуковой сигнал; А1, А2, В1, В2 - точки заземления жгута переднего

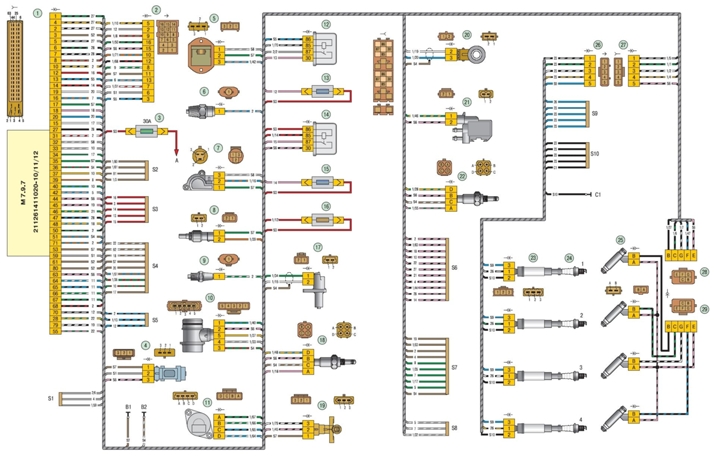

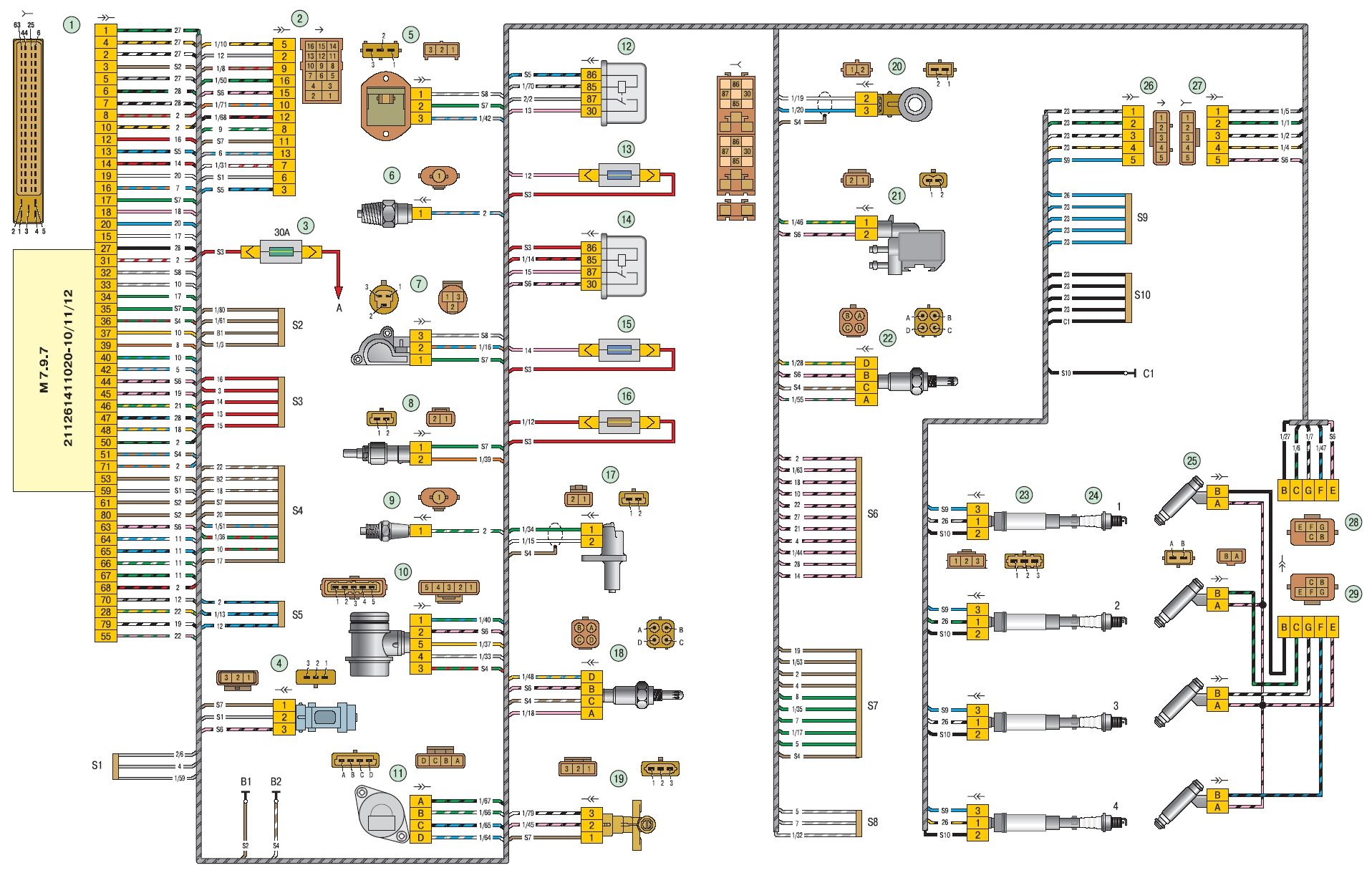

Схема 3. Соединения жгута электронной системы управления двигателем (ЭСУД)
1 - ЭБУ; 2 - колодка жгута ЭСУД к жгуту панели приборов; 3 - основной блок предохранителей; 4 - датчик скорости; 5 - датчик неровной дороги; 6 - датчик сигнальной лампы аварийного падения давления масла; 7 - датчик положения дроссельной заслонки; 8 - датчик температуры охлаждающей жидкости; 9 - датчик указателя температуры охлаждающей жидкости; 10 - датчик массового расхода воздуха; 11 - регулятор холостого хода; 12 - реле электробензонасоса; 13 - предохранитель цепи питания электробензонасоса (15 A); 14 - реле зажигания; 15 - предохранитель реле зажигания (15 A); 16 - предохранитель цепи питания ЭБУ (7,5 A); 17 - датчик положения коленчатого вала; 18 - управляющий датчик концентрации кислорода; 19 - датчик фаз; 20 - датчик детонации; 21 - электромагнитный клапан продувки адсорбера; 22 - диагностический датчик концентрации кислорода; 23 - катушки зажигания; 24 - свечи зажигания; 25 - форсунки; 26 - колодка жгута проводов катушек зажигания к жгуту ЭСУД; 27 - колодка жгута ЭСУД к жгуту проводов катушек зажигания; 28 - колодка жгута ЭСУД к жгуту форсунок; 29 - колодка жгута форсунок к жгуту ЭСУД; А - к клемме <плюс> аккумуляторной батареи; В1, В2 - точки заземления жгута системы зажигания; C1 - точка заземления жгута проводов катушек зажигания
