Электрооборудование ВАЗ-2102

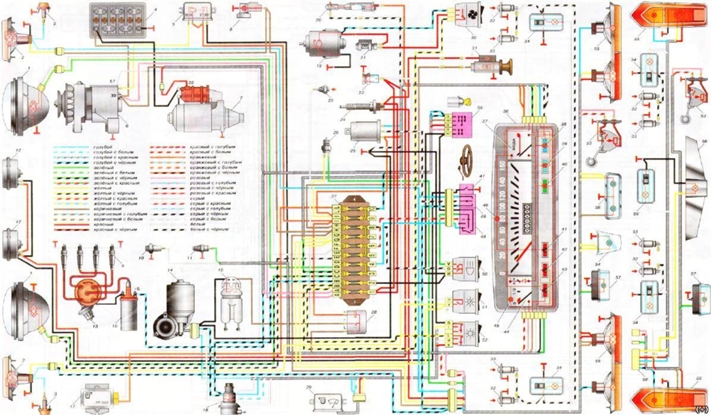

Схема электрооборудования автомобиля ВАЗ-2101, ВАЗ-2102. 1. Фары; 2. Подфарники; 3. Боковые указатели поворота; 4. Аккумуляторная батарея; 5. Реле контрольной лампы заряда аккумуляторной батареи; 6. Генератор; 7. Стартер; 8. Подкапотная лампа; 9. Свечи зажигания; 10. Датчик контрольной лампы давления масла; 11. Датчик указателя температуры охлаждающей жидкости; 12. Звуковые сигналы; 13. Распределитель зажигания; 14. Электродвигатель стеклоочистителя; 15. Датчик контрольной лампы уровня тормозной жидкости; 16. Катушка зажигания; 17. Регулятор напряжения; 18. Выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла; 19. Электродвигатель отопителя; 20. Лампа освещения вещевого ящика; 21. Добавочный резистор электродвигателя отопителя; 22. Штепсельная розетка для переносной лампы; 23. Выключатель контрольной лампы стояночного тормоза; 24. Выключатель сигнала торможения; 25. Реле-прерыватель указателей поворота; 26. Выключатель света заднего хода; 27. Блок предохранителей; 28. Реле-прерыватель контрольной лампы стояночного тормоза; 29. Реле стеклоочистителя; 30. Переключатель электродвигателя отопителя; 31. Прикуриватель; 32. Выключатели плафонов, расположенные в стойках задних дверей; 33. Выключатели плафонов, расположенный в стойках передних дверей; 34. Плафоны; 35. Выключатель зажигания; 36. Комбинация приборов; 37. Указатель температуры охлаждающей жидкости; 38. Контрольная лампа дальнего света фар; 39. Контрольная лампа наружнего освещения; 40. Контрольная лампа указателей поворота; 41. Контрольная лампа заряда аккумуляторной батареи; 42. Контрольная лампа давления масла; 43. Контрольная лампа стояночного тормоза и уровня тормозной жидкости; 44. Указатель уровня топлива; 45. Контрольная лампа резерва топлива; 46. Лампа освещения комбинации приборов; 47. Выключатель звукового сигнала; 48. Переключатель света фар; 49. Переключатель указателей поворота; 50. Выключатель наружнего освещения; 51. Выключатель освещения приборов; 52. Переключатель стеклоочистителя; 53. Датчик указателя уровня и резерва топлива; 54. Лампа освещения багажника; 55. Задние фонари; 56. Фонарь освещения номерного знака; 57. Фонарь света заднего хода; 58. Штепсельные колодки Заднего пучка проводов автомобиля ВАЗ-2102; 59. Плафон освещения задней части салона автомобиля ВАЗ-2102.
