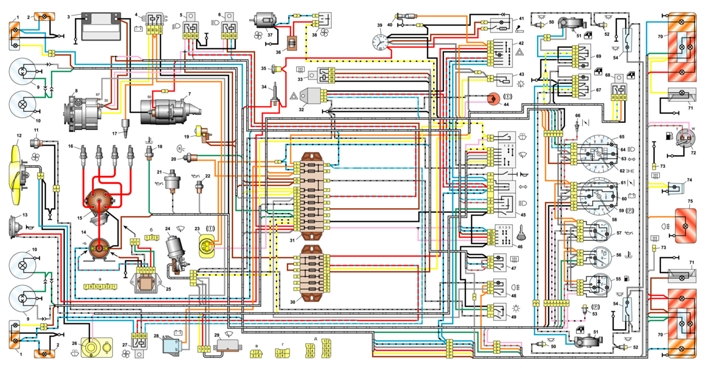

Электрооборудование ВАЗ-2106

увеличить

1 – передние фонари;

2 – боковые указатели поворота;

3 – аккумуляторная батарея;

4 – реле сигнализатора заряда аккумуляторной батареи;

5 – реле включения ближнего света фар;

6 – реле включения дальнего света фар;

7 – стартер;

8 – генератор;

9 – наружные фары;

10 – внутренние фары;

11 – звуковые сигналы;

12 – электродвигатель вентилятора системы охлаждения двигателя;

13 – датчик включения электродвигателя вентилятора;

14 – катушка зажигания;

15 – распределитель зажигания;

16 – свечи зажигания;

17 – электромагнитный клапан карбюратора;

18 – датчик указателя температуры охлаждающей жидкости;

19 – подкапотная лампа;

20 – выключатель света заднего хода;

21 – датчик указателя давления масла;

22 – датчик сигнализатора недостаточного давления масла;

23 – датчик сигнализатора недостаточного уровня тормозной жидкости;

24 – моторедуктор очистителя ветрового стекла;

25 – электродвигатель омывателя ветрового стекла;

26 – реле включения звуковых сигналов;

27 – реле включения электродвигателя вентилятора;

28 – регулятор напряжения;

29 – реле-прерыватель очистителя ветрового стекла;

30 – дополнительный блок предохранителей;

31 – основной блок предохранителей;

32 – реле-прерыватель аварийной сигнализации и указателей поворота;

33 – выключатель сигнала торможения;

34 – штепсельная розетка для переносной лампы;

35 – электродвигатель отопителя;

36 – добавочный резистор электродвигателя отопителя;

37 – часы;

38 – переключатель электродвигателя отопителя;

39 – лампа освещения вещевого ящика;

40 – прикуриватель;

41 – выключатель аварийной сигнализации;

42 – выключатель освещения приборов;

43 –лампа сигнализатора недостаточного уровня тормозной жидкости;

44 – трехрычажный переключатель;

45 – выключатель зажигания;

46 – выключатель заднего противотуманного фонаря*;

47 – выключатель наружного освещения;

48 – выключатели плафонов, расположенные в стойках передних дверей;

49 – выключатели фонарей сигнализации открытых передних дверей;

50 – фонари сигнализации открытых передних дверей;

51 – выключатели плафонов, расположенные в стойках задних дверей;

52 – выключатель сигнализатора стояночного тормоза;

53 – плафоны освещения салона;

54 – указатель уровня топлива с сигнализатором резерва;

55 – указатель температуры охлаждающей жидкости;

56 – указатель давления масла с сигнализатором недостаточного давления;

57 – тахометр;

58 – лампа сигнализатора стояночного тормоза;

59 – лампа сигнализатора заряда аккумуляторной батареи;

60 – лампа сигнализатора воздушной заслонки карбюратора;

61 – лампа сигнализатора габаритного света;

62 – лампа сигнализатора указателей поворота;

63 – лампа сигнализатора дальнего света фар;

64 – спидометр;

65 – выключатель сигнализатора воздушной заслонки карбюратора;

66 – реле-прерыватель сигнализатора стояночного тормоза;

67 – задние фонари;

68 – фонари освещения номерного знака;

69 – датчик указателя уровня и резерва топлива;

70 – лампа освещения багажника;

71 – задний противотуманный фонарь*.
